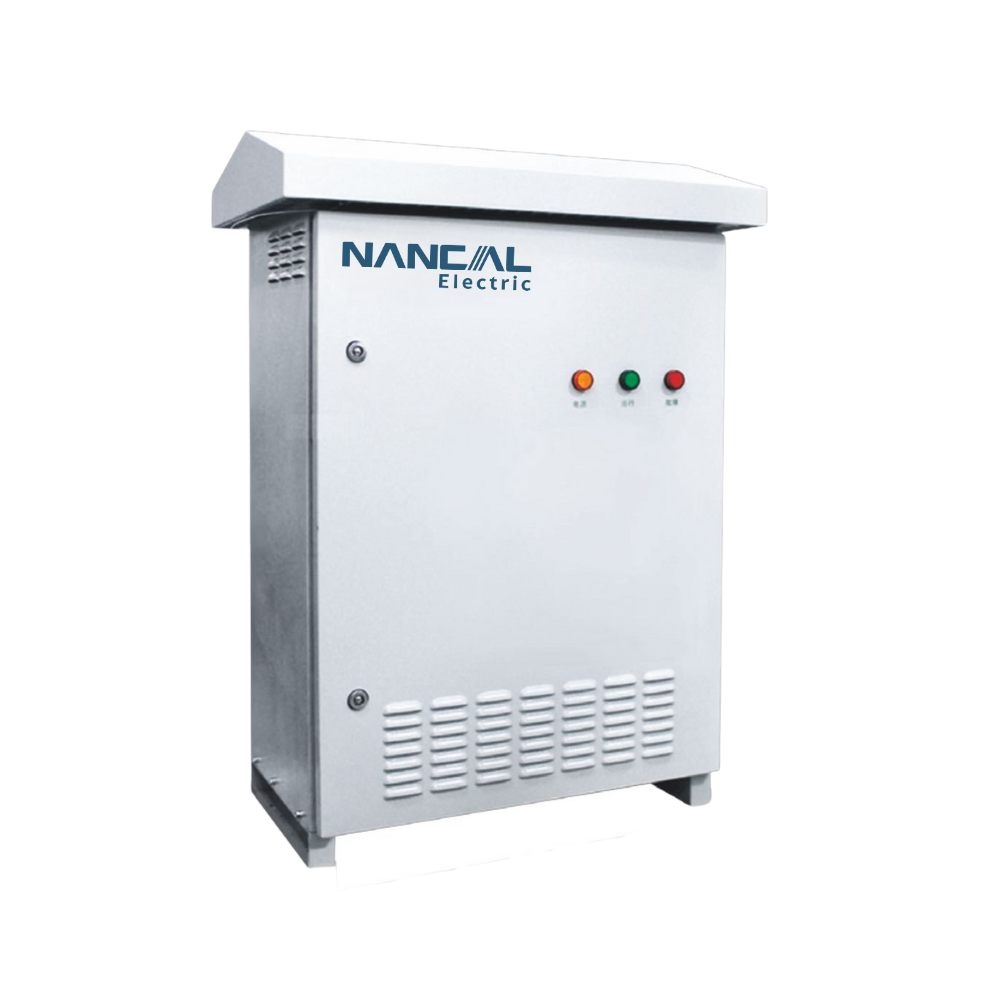

NC SPC全控型智能电能质量矫正装置

400V
35kvar-100kvar

三相不平衡治理
能传电气
NC SPC全控型智能电能质量矫正装置
NC系列全控型智能电能质量矫正装置(SPC)是在NC系列SVG的基础上进行优化升级,专用于提升配电台区电能质量的新型电力电子装置。该装置可有效补偿三相不平衡,双向快速调节无功功率,实时稳定系统电压,与国网“低电压”排查治理的管理方针和技术原则完全吻合。

无功补偿原理

NC SPC开启后通过外部电流互感器(CT), 实时检测负载电流,并通过内部DSP计算来分析负载电流的无功含量,然后根据设置值来控制PWM信号给内部IGBT,使逆变器产生满足要求的无功补偿电流,最终实现动态无功补偿的目的。

三相不平衡补偿原理

NC SPC开启后,通过外接电流互感器(CT)实时检测系统电流,并将系统电流信息发送给内部控制器进行处理分析,以判断系统是否处于不平衡状态,同时计算出达到平衡状态时SPC各相所需输出的电流值,然后将信号发送给内部IGBT并驱动其动作,将不平衡电流从电流大的相转移到电流小的相,最后达到三相平衡状态。

电压支撑原理

NC SPC对补偿点电压进行采样,将电压信息传递给内部DSP,以判断补偿点电压是否超过设定值,当电压超过调压上限 (Umax)时, NC SPC输出感性电流,降低电压;当电压低于调压下限(Umin)时, NC SPC输出容性电流,提升电压。最终使各相电压稳定在正常范围内。

技术特点
01
丰富的补偿功能
补偿后三相不平衡<3%
电压调节功能
PF> 0.99,整机效率> 97.5%
02
卓越的系统性能

故障自诊断,自恢复

运行稳定可靠

03
安全及可靠性
  • 防护等级IP44
  • 安全的保护机制
04
灵活的应用方案

模块化设计

体积小,效率高

易于安装和维护

05
良好的人机交互
图形化界面,系统各种电能质量参数均可显示

设备操作控制简单

06
智能化绿色节能模式
远程监控和控制
智能化云控制
