NC AMP岸电电源

高压：300kVA-20000kVA
低压：40kVA-8000kVA

船舶供电
能传电气

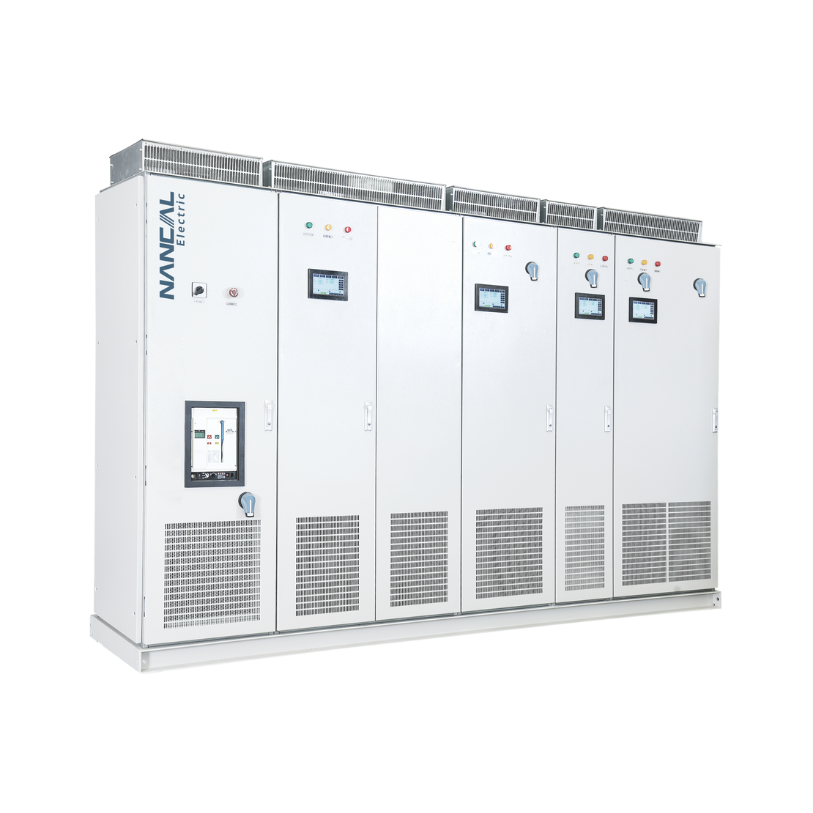

NC AMP岸电电源
船用岸电系统主要由安装在码头的岸基供电系统、 船舶受电系统和船岸连接设备组成。
码头岸基供电系统：由码头前沿港区变电所对变压变频电源供电， 电网电压经过变压、变频后将市网电能转化为船舶受电系统所需的电源规格输出。 利用电缆沟和输送栈桥等设施， 将供电电缆敷设至码头接线箱内。
船舶受电系统：船舶采用岸电供电时，所需要具备的接受设备与控制系统，主要包括进线屏、 船载变压器、 同步屏、 配电屏等。
船岸连接设备：连接岸上供电电源和船舶受电设备之间的连接电缆与设施， 主要包括电缆卷筒、 连接电缆、 接插头、 接电箱、 电缆管理系统等。
​​​​​​​
岸基供电系统应用

岸基供电系统用于给停泊在港口的船舶提供岸基电源，在采用岸基电源供电的情况下，船舶自身配置的内燃机发电系统可停止运行。船舶在港口停泊期间采用岸基电源有如下优势：

  • 船舶靠港停泊期间染剂不运行，不会释放污染物，避免对港口周围环境造成影响；
  • 岸基电源不会产生额外的噪声污染，有利于船员的工作环境；
  • 采用岸基电源能源消耗成本更低，有利于降低船舶运营成本。
NC AMP H系列
高压岸电电源
高压岸电电源技术优势
  • 输入多脉冲整流，降低网侧谐波，大幅优于IEEE519标准和国家标准；
  • 输出多电平PWM加正弦波滤波器，确保供电质量；
  • 变频电源可精确控制输出电压和频率，确保输出电压满足船舶供电要求；
  • 变频电源可以接收船舶变压器的二次输出电压采样信号，进行实时闭环控制使船舶获得不同负载下恒定的电压输出；
  • 可以提供6.6kV/60Hz和6kV/50Hz两种不同规格的电源，满足不同规格船舶的需求；
  • 精准的全数字锁相技术，自动检测高压相位，自带同步并网软、硬件，自动完成船、岸同期并网功能，无需人工干预，确保船用设备不间断供电；
  • 快速的动态响应能力，突发的负载波动时能快速恢复，恢复时间＜20ms；
  • 变压器和变频电源均采用高可靠外转子风机冷却；
  • 输入变压器采用H绝缘等级；
  • 系统保护功能全面，主要保护功能有：过电流限制、过电流、过电压、过负载、欠压、CPU故障、冷却风机异常等等。
  • 输入
         电             压：三相，3kV~10kV
         频             率：50/60Hz
         允许电压波动：±10%
  • 输出
         电       压：6kV/6.6kV（其它电压可定制）
         频       率：50/60Hz（可设定）
         过载能力：120% 1min
         波       形：多电平PWM，正弦波滤波输出
  • 性能
         输入波形：THDi<2%
         输出波形：THDv<1%
         整机效率：95%~98%（高压）
         功率因数：>0.96（额定负载）
         可靠性：平均无故障时间>50000小时
  • 环境
         使用场所：室内或室外，室外需增加撬装屋
         环境温度：-15    ℃~40℃
         环境湿度：95％相对湿度以下，无凝露
         储存/运输温度：-40℃~70℃
  • 控制
         控制方式：恒频恒压输出、 电压闭环控制
         控制芯片：32位工业级DSP
         高压隔离：光耦隔离
         频率分辨率：0.01Hz
         现场总线：Profibus, Modbus等可选
  • 其他
         保护功能：过压、过流、电机过载、装置过载、变压器过热、接地、 风机故障、高压柜门联锁等
         防护等级：IP3X，其它可选
         噪       音：<75dB
         冷却方式：风冷/水冷
         选       件：撬装屋、输出隔离变压器、码头接线箱、旁路输出柜等
NC AMP L系列
低压岸电电源
低压岸电电源技术优势
  • 采用二极管整流加有源滤波器的方式或PWM整流AFE方式, 消除电源高次谐波电流
  • 电压闭环控制，确保输出电压满足船舶供电要求
  • 采用AFE整流时，逆功率可回馈至电网；采用二极管整流时，具备软件逆功率抑制功能
  • 系统配置同期装置，可实现船舶负荷的带电切换功能，在船舶发电机不断电的情况下完成供电电源切换，对船上用电设备没有影响
  • 输入
         电压：三相，380V~690V
         频率：50/60Hz
         允许电压波动：±10%
  • 输出
         电压：440V（其它电压可定制）
         频率：50/60Hz（可设定）
         过载能力：120% 1min
  • 性能
         输出波形：THDv<2%
         整机效率：≥97%
         功率因数：>0.95（额定负载）
         可靠性：平均无故障时间>50000小时
  • 环境
         使用场所：室内或室外，室外需增加撬装屋
         环境温度：-15    ℃~40℃
         环境湿度：95％相对湿度以下，无凝露
         储存/运输温度：-40℃~70℃
  • 控制
         控制方式：恒频恒压输出、 电压闭环控制
         高压隔离：光耦隔离
         频率分辨率：0.01Hz
         现场总线：Profibus, Modbus等可选
  • 其他
         保护功能：短路、过压、过流、过载、欠压、 缺相、过热
         防护等级：IP21，其它可选
         噪音：<70dB
         冷却方式：风冷
         选件：撬装屋、输出隔离变压器、码头接线箱、旁路输出柜等
