1.引言
2026年7月16日，中国石油独山子石化塔里木120万吨/年二期乙烯项目一次投料开车成功，标志着我国首套自主技术电驱乙烯装置顺利投产。百万吨级乙烯装置核心动力装备——乙烯三机组，由裂解气压缩机、丙烯制冷压缩机和乙烯制冷压缩机组成，其驱动方案直接影响整套装置的连续运行能力、能耗水平与运维效率。
传统蒸汽轮机驱动虽应用成熟，但能耗与碳排放高，在国家“双碳”战略导向下，石化行业正加速推进“汽改电”绿色转型；电机变频驱动节能优势显著，然而适配乙烯三机组的超大容量高压变频成套装备长期依赖海外供应，产业自主可控存在缺口。
为实现国家重大装备国产化，在中国石油独山子石化分公司、中国寰球工程有限公司北京分公司、沈阳透平机械股份有限公司的大力支持下，上海能传电气有限公司攻克多重技术瓶颈，成功研制配套百万吨级乙烯装置的超大容量高可靠高压变频器，提供系统解决方案，填补国产三机全电驱乙烯装置变频技术空白，为石化行业电气化改造提供国产化路径。

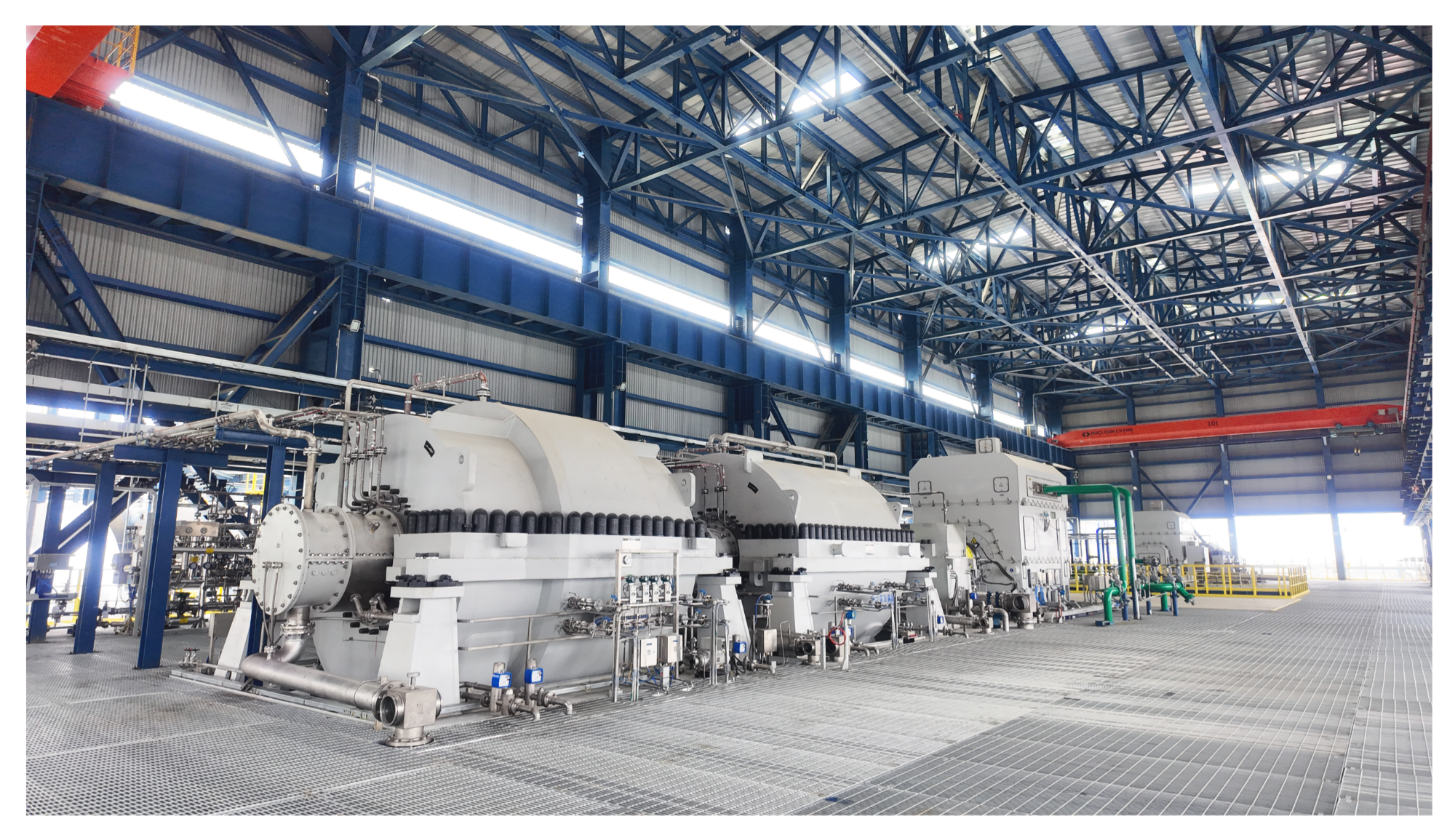

图1 乙烯三机组

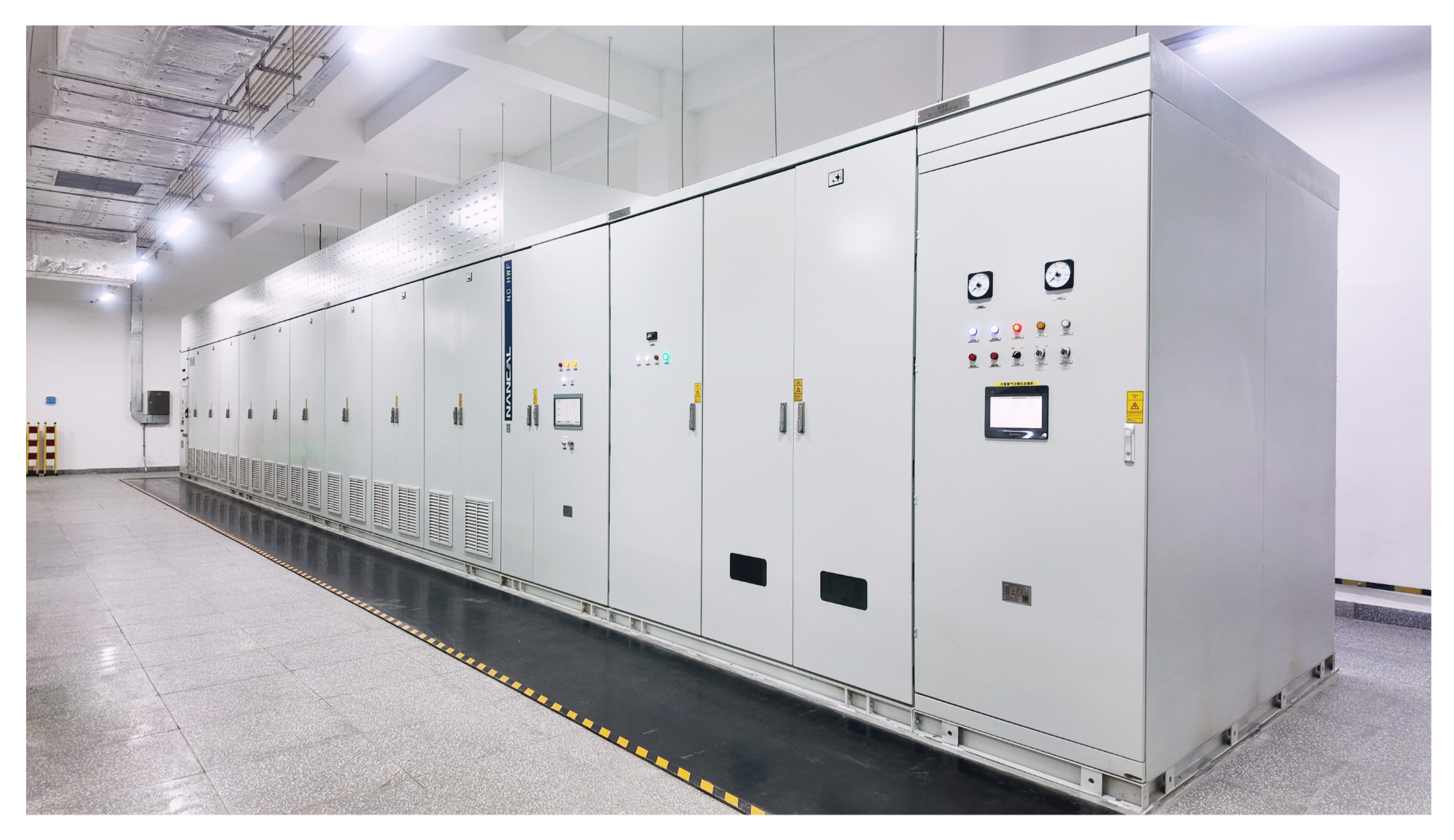

图2 乙烯三机组配套高压变频器
2.驱动方案技术对比
乙烯装置要求长周期连续不间断生产，一次非计划停机将造成巨额经济损失，这对压缩机驱动设备的运行稳定性与能效调节能力提出极高要求，两类主流驱动路线在实际应用中各存在难以规避的技术局限。
就传统汽驱而言，蒸汽轮机运行性能高度依赖厂区蒸汽管网热力参数，蒸汽温压波动会直接干扰机组调速精度；设备启动需预留4至8小时长时间暖机流程，启停响应迟缓；热力转换环节能耗高，负荷调节区间受限，难以满足装置变负荷节能运行需求。
就电驱而言，电机变频驱动具备调速响应快、调节精度高、节能空间大等优势，但要取代传统汽驱，需系统性解决多重工程难题：大功率长轴系运行易产生扭振，疲劳损伤问题突出；若控制系统或主回路功率单元意外故障，将直接威胁生产连续性；设备超大容量、高电压等级对硬件设计、高性能控制算法开发提出了极高要求......如何系统性攻克上述难题，成为全电驱方案落地的关键。
3.系统方案概述
全电驱方案绝非单纯的驱动技术升级，而是统筹基建投入、运维管理、低碳减排三重核心诉求后，产业转型的必然路径。
该项目配套高压变频器采用电压源型单元串联多电平水冷技术，创新采用“两用一备”整机热备架构（见图3），2台主用变频器，1台备用变频器，配套百万吨级乙烯三机组无刷励磁同步电机，兼顾运行可靠性与资源利用率，从硬件设计、控制策略、系统架构层面全方位满足装置长周期连续运行、“零非计划停机”的严苛工艺要求。

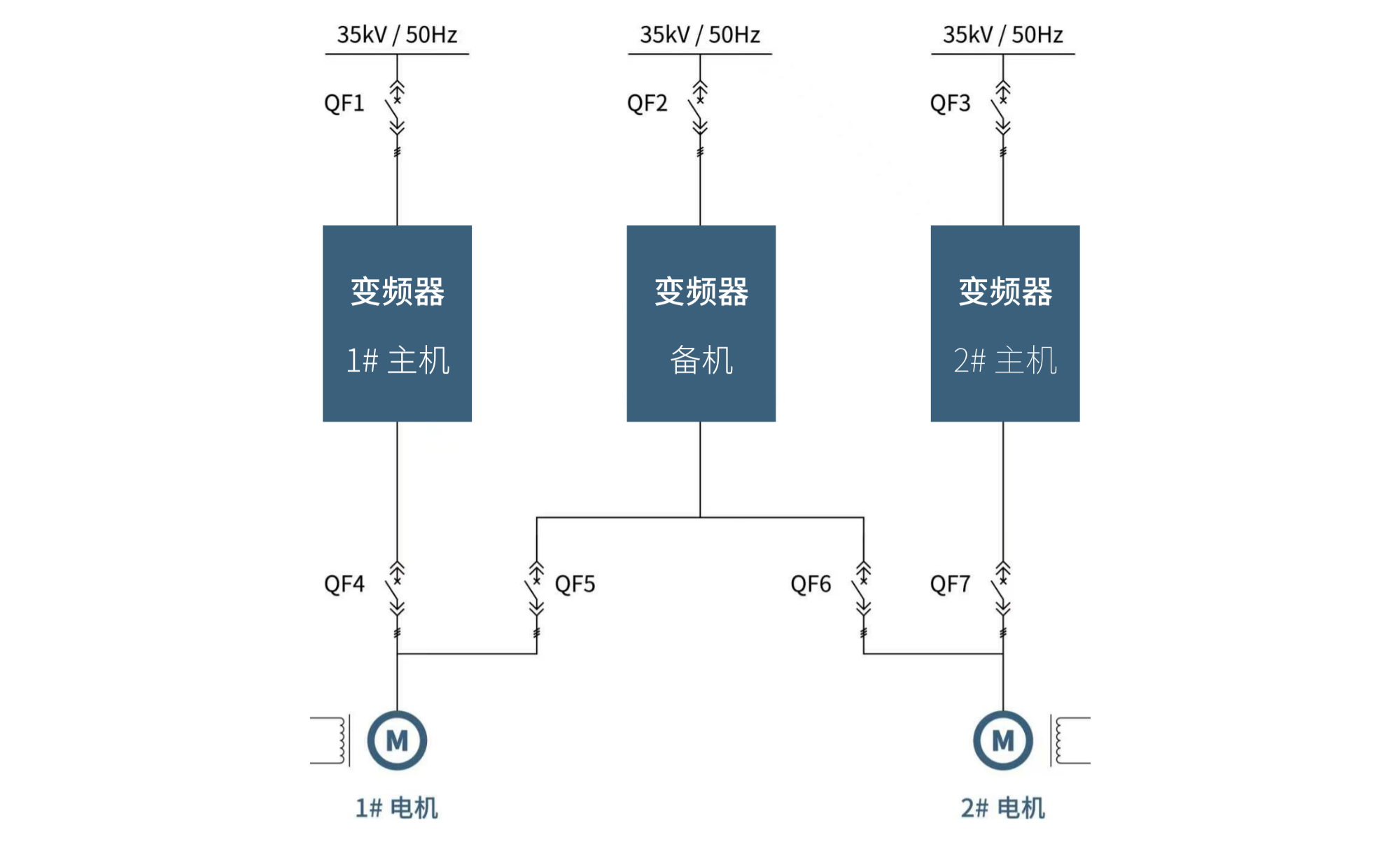

图3 高压变频器“两用一备”整机热备架构
“两用一备”整机热备架构运行逻辑：
① 正常工况：两台主用变频器分别驱动配套电动机，带动压缩机稳定运行；备用变频器实时采集两台电机运行数据，保持热备用状态；
② 故障工况：当任一台主用变频器发生故障，备用变频器可在200ms内完成快速切换并接管主用变频器，接管后电机转速不再下降，保障机组连续运行不停机。

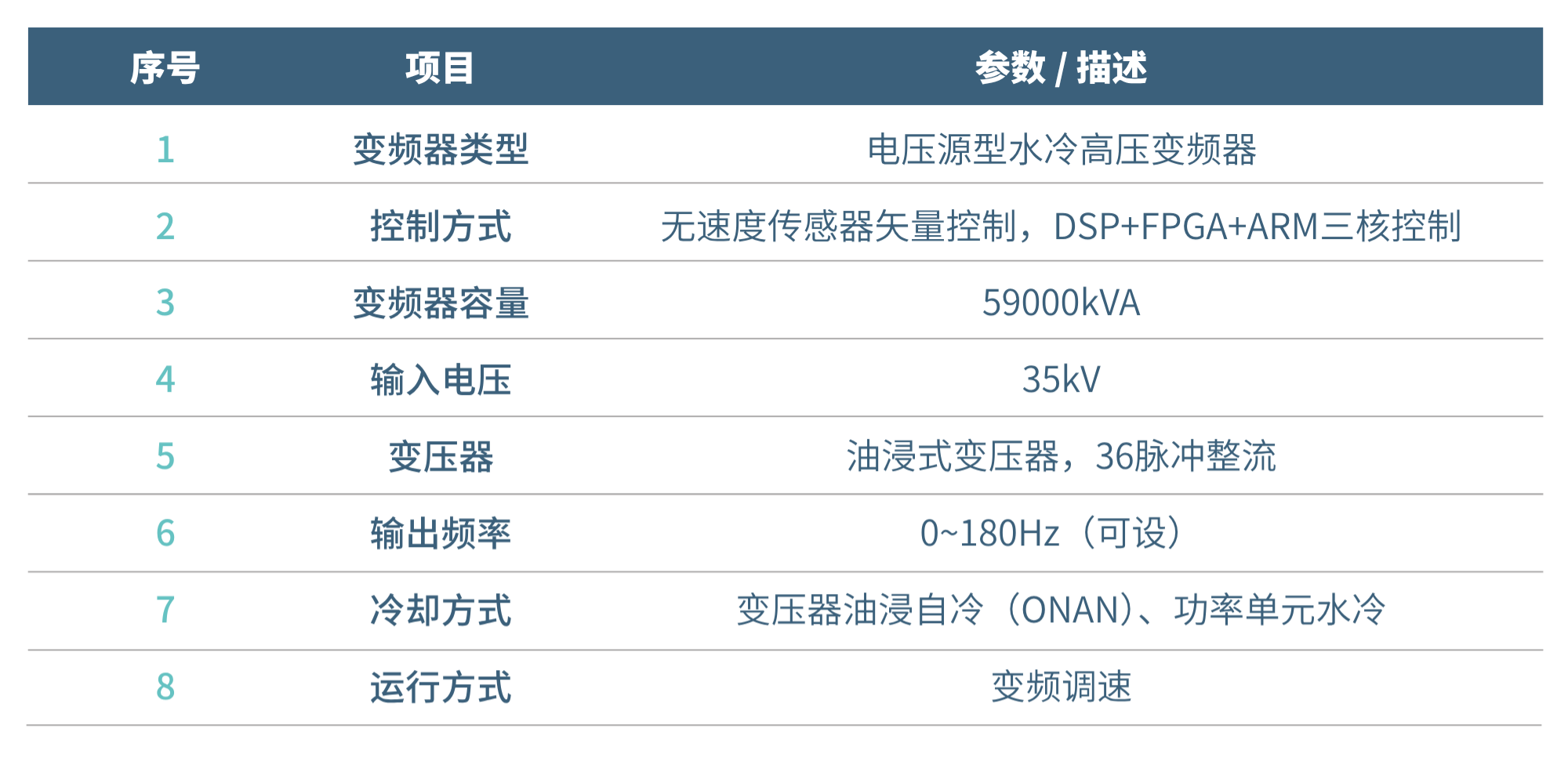

4.高压变频器基本配置
5.四大核心技术，高可靠保障
5.1 “两用一备”整机热备架构
行业首创，以单台备用变频器覆盖两台主用变频器的冗余需求。备用变频器实时采集两台电机电压、频率等信号，故障时快速锁相切入，切换时电机电流扰动控制在最小范围，解决传统方案切换慢、易停机的问题。
5.2 全链路主控系统冗余设计
每台变频器主控系统均采用双主控板、冗余PLC、冗余通讯、冗余控制电源、冗余光纤等冗余设计，真正做到主控系统全链路冗余。该设计确保主控系统切换时间小于1ms，支持主控板在线更换，从源头消除单一故障点，主控系统可靠性达到行业领先水平。

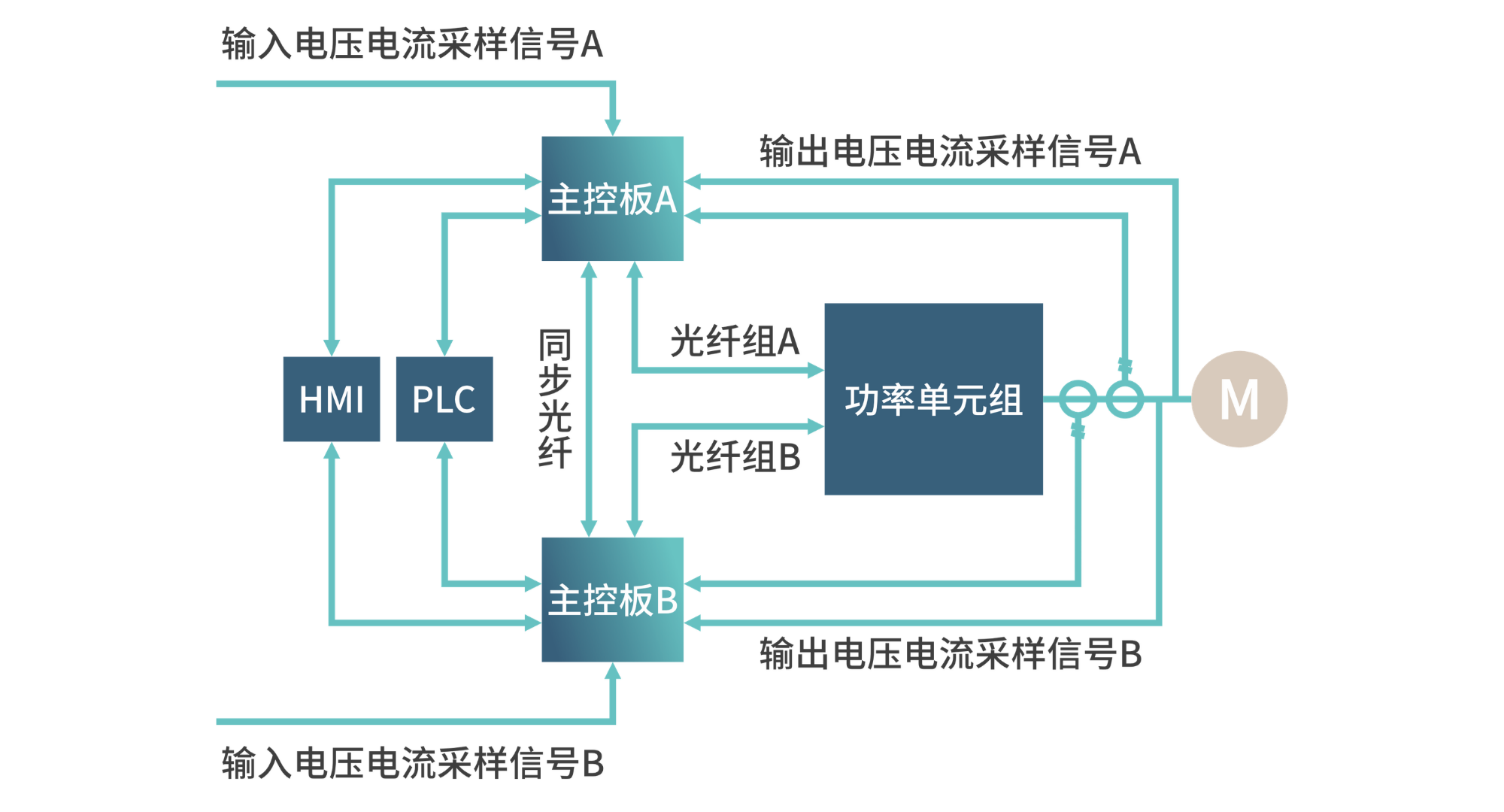

图4 主控系统冗余设计框图
5.3 功率单元集中旁路技术
功率单元快速旁路系统采用独立的集中旁路板、旁路控制电源与专属通讯链路，整套系统和功率单元主回路电气完全隔离。即便出现功率单元彻底失效、控制板失电、通讯中断等极端故障，系统仍可完成故障单元快速旁路，保障装置连续生产。同时，采用中性点偏移技术，调整中性点位置，保证三相输出电压平衡，最大化电压输出利用率。
5.4 压缩机组轴系扭振识别及主动抑制技术
大功率压缩机变频运行，易受谐波影响，引发轴系扭振，长期振动会造成轴系疲劳损伤。能传电气搭建双电机对拖实物平台，验证扭振激励、识别与多种扭振抑制方法，最终设计开发出轴系扭振识别及主动抑制技术。该技术依托电气阻尼补偿原理实现扭振主动抑制，适配单、双电机驱动场景，可同时抑制一阶、二阶扭振，覆盖全转速区间。实测扭振幅值可降至抑制前三分之一，大幅规避轴系疲损隐患，保障压缩机组长期安全稳定运行。
此外，变频器还集成低电压穿越（LVRT）、故障预测与健康管理（PHM）、实时故障录波、在线状态监测等功能，全面适配石化行业复杂工况和乙烯装置连续生产的要求。
6.现场验证
该项目配套高压变频器完成工厂全工况型式试验后，在独山子石化塔里木120万吨/年二期乙烯项目现场随即开展系统联调、并网带载与功能验证工作，全程严格遵循石化装置安全规范与工艺要求，顺利完成送电、空载调试、带负荷试运行、整机热备切换验证等关键环节。
现场重点开展主备变频器切换性能验证工作，主用变频器故障切换至备用变频器时间小于200ms，切换过程电机转速平稳、无冲击，完全满足乙烯装置连续生产工艺要求；主控系统冗余切换、功率单元快速旁路等功能均通过现场实际工况验证，整机运行稳定、响应迅速。
下图为现场主用变频器故障切换至备用变频器的实测波形，直观展示整套切换流程的运行特性。

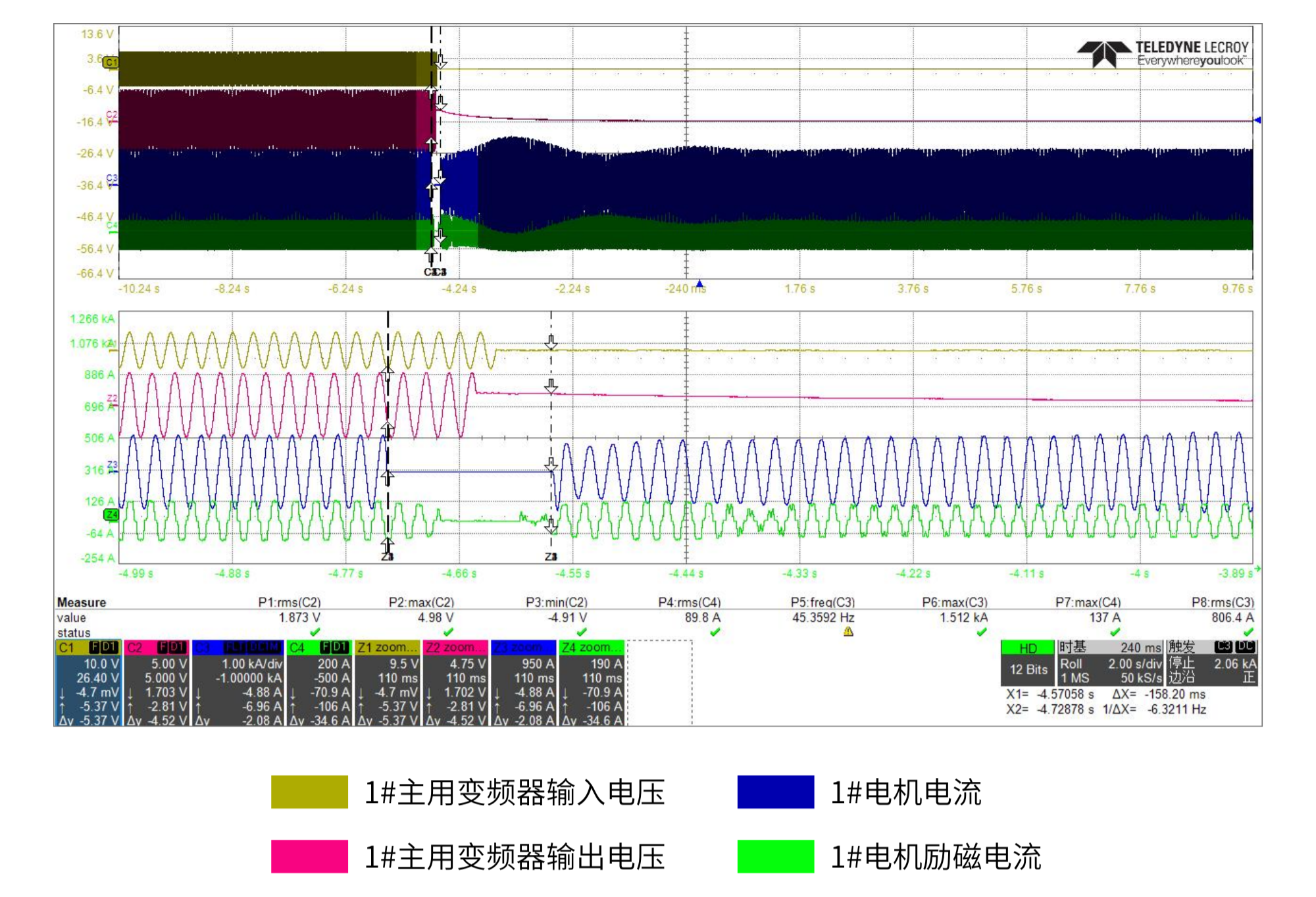

图5 主备变频器故障切换实测波形图
7.应用价值与行业意义
本次投运的国产首套三机全电驱乙烯装置高压变频器，为当前电驱乙烯机组配套最大容量机型。与传统汽驱方案相比，整套装置占地面积小、系统架构精简、启动及日常运维安全便捷，综合能耗达到行业标杆水平，同时兼容绿电消纳，为石化行业“汽改电”绿色转型提供了可复制路径。
更重要的是，本套解决方案打破了国外长期技术垄断，形成完全国产化、可落地、可推广的工程经验。该方案既可应用于新建百万吨级乙烯项目，也能适配存量机组改造升级，不仅直接推动石化关键装备自主可控，也为保障能源产业链供应链安全提供了坚实支撑。
以此为新起点，能传电气将持续深耕石化领域，以高可靠性变频解决方案赋能产业绿色低碳升级。
