1.引言
电潜泵（ESP）广泛应用于陆上深井采油、深海油气开采及化工液态介质输送等场景，电机与泵体采用一体化设计，直接浸没于井下高温、高压、腐蚀性液体环境中。在实际工程中，变频器与井下电机之间的动力电缆通常达到数百米甚至数千米。
长距离电缆引发的分布电容效应与电压反射，易造成电机端过电压，加速电机绝缘老化与损坏；同时，井下传感器扼流系统注入的周期性正负直流信号，会叠加干扰变频器采样回路，引发控制紊乱与频繁故障跳闸。
能传电气针对电潜泵变频驱动的核心痛点，采用单元串联多电平拓扑结构，依托长电缆自适应控制、扼流信号兼容处理等核心技术，推出电潜泵高压变频驱动系统解决方案。该方案已成功应用于某丙烷液下泵等长电缆项目，有效解决长电缆过电压、扼流信号干扰及控制精度下降等问题。
2.系统核心挑战
电潜泵变频驱动系统主要由高压变频器、长距离动力电缆、井下电潜泵机组及扼流监测系统四部分组成。在实际运行中，该系统面临三大核心挑战。

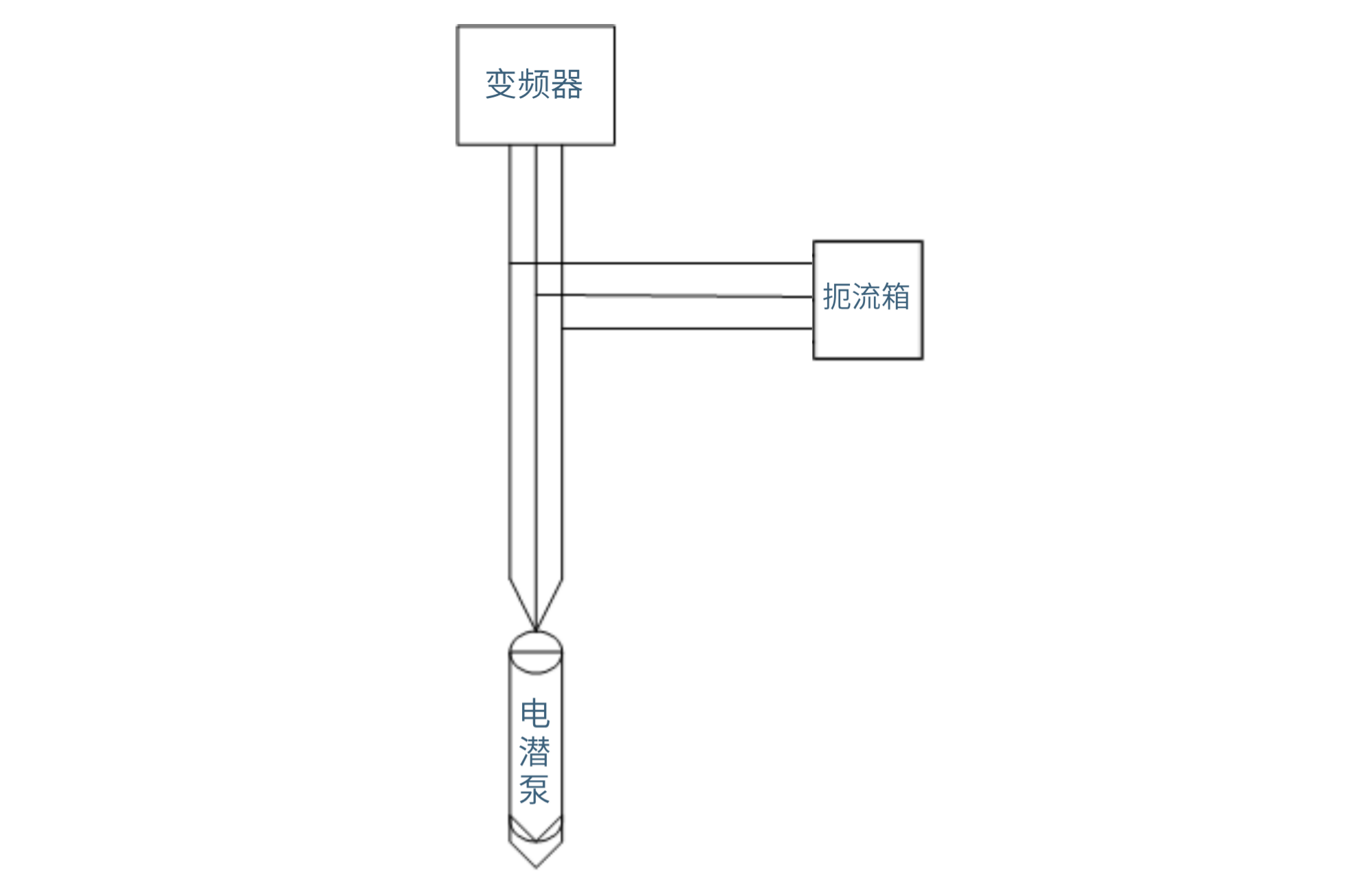

图1 电潜泵变频驱动系统简化示意图
其一，长距离传输是影响系统稳定性的首要因素。长电缆的分布电容效应会引发电压反射，导致电机端过电压，同时容性充电电流会引起输出电流畸变，威胁电机绝缘及变频器功率器件的安全运行。
其二，扼流系统信号干扰是不可忽视的技术难点。井下状态监测配套的扼流系统向主回路注入周期性正负直流信号，该信号会叠加在变频器的输出电压上，干扰电压采样及矢量控制算法，易引发过流、接地保护误动作。
其三，恶劣运行环境对变频系统提出了更高的可靠性要求。高压变频器在海上平台、井口或化工厂房等工况中，常面临高温、高湿、盐雾腐蚀、振动及供电波动等恶劣环境，尤其是海上平台还需应对台风、浪涌等极端条件。此类工况对变频器的环境适应性、控制精度、保护可靠性及系统冗余能力等提出了远高于常规工业场景的要求。
3.长电缆问题与解决方案
在长距离电缆传输条件下，变频器与电机之间的电气耦合特性会发生变化，主要表现为电压反射、分布电容效应、稳态电压降、系统谐振风险四大核心问题。
PWM脉冲沿电缆传输时，在电机端因阻抗不匹配发生反射，入射波与反射波叠加可使电机端电压幅值显著升高，严重时接近直流母线电压的两倍，对电机绕组匝间绝缘构成直接威胁。
同时，长电缆等效为较大的分布电容，PWM脉冲引发周期性充放电过程，产生额外的高频容性电流。该电流叠加在负载电流之上，可能导致变频器输出电流波形畸变，并增加功率器件的开关应力与温升。
此外，电缆自身的电阻与电感在负载电流作用下产生的稳态电压降，使得电机端实际电压低于变频器输出电压，可能导致电机输出转矩下降。
电缆的分布电感与电容构成LC谐振回路，在特定频率下可能激发谐波振荡，造成电压、电流异常放大，严重时可导致系统失稳或保护跳闸。
针对上述问题，能传电气提出了长电缆系统性解决方案。在拓扑结构层面，采用单元串联多电平拓扑，输出阶梯波接近正弦波，具有极低的du/dt，从源头抑制电压反射，适配长距离电缆传输。同时，变频器输出侧配置正弦波滤波器，进一步滤除高频PWM谐波，使输出电压波形更接近正弦波，显著降低过电压及谐振风险。
在控制算法层面，变频器内置长电缆电压降自动补偿算法等，实时修正输出电压与电流采样，确保电机端获得接近额定值的电压，并维持控制精度。此外，通过优化接地保护与过流保护的阈值及动作时间，有效规避长电缆充电电流引起的误跳闸，保障系统连续稳定运行。
4.扼流信号干扰与抑制
电潜泵扼流系统是集井下传感器供电与信号传输于一体的单元。该系统的核心功能包括：向电机主回路注入周期性正负直流信号，为井下温度、压力、电机绝缘状态及泄漏电流等传感器提供电源；同时接收井下传感器返回的信号，上传至地面控制面板，实现对井下状态的实时在线监测。
该系统通常每小时完成一轮数据采集，如正直流维持约1小时，随后极性翻转为负直流并维持数秒，如此循环执行。然而，扼流信号会对变频器的正常运行产生明显负面影响。正负直流偏置叠加在交流输出电压上，会干扰矢量控制计算，导致磁通观测与转矩计算失准。在带载运行过程中，直流信号极性跳转易触发过流或接地保护故障，导致系统无法连续运行。此外，直流偏置扰动控制算法，可能引起电机转速波动。
为有效抑制上述干扰，能传电气对变频器硬件、软件、保护策略等进行了专项优化。硬件方面，重新设计主控板的输出电压采样回路，增加直流偏置隔离电路，在物理上阻断直流信号进入采样通道。软件方面，增加直流偏置软件补偿模块，实时剔除采样信号中的直流分量，优化矢量控制算法，在扼流信号跳转期间屏蔽干扰。保护策略方面，重新整定电机接地保护参数，调整输出接地保护的检测时间设置，规避信号跳转引发的误保护。

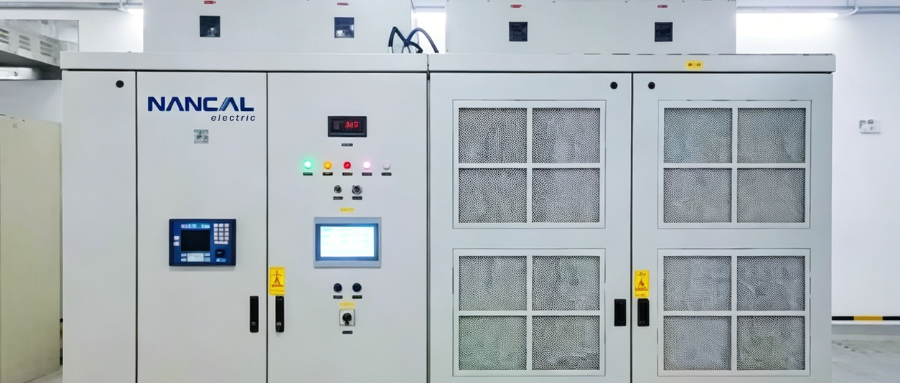

5.能传电气高压变频器技术优势与可靠性保障
针对电潜泵长电缆工况，能传电气推出的高压变频器在硬件配置、控制技术及工程应用方面具有显著优势，变频器硬件架构如下图所示。

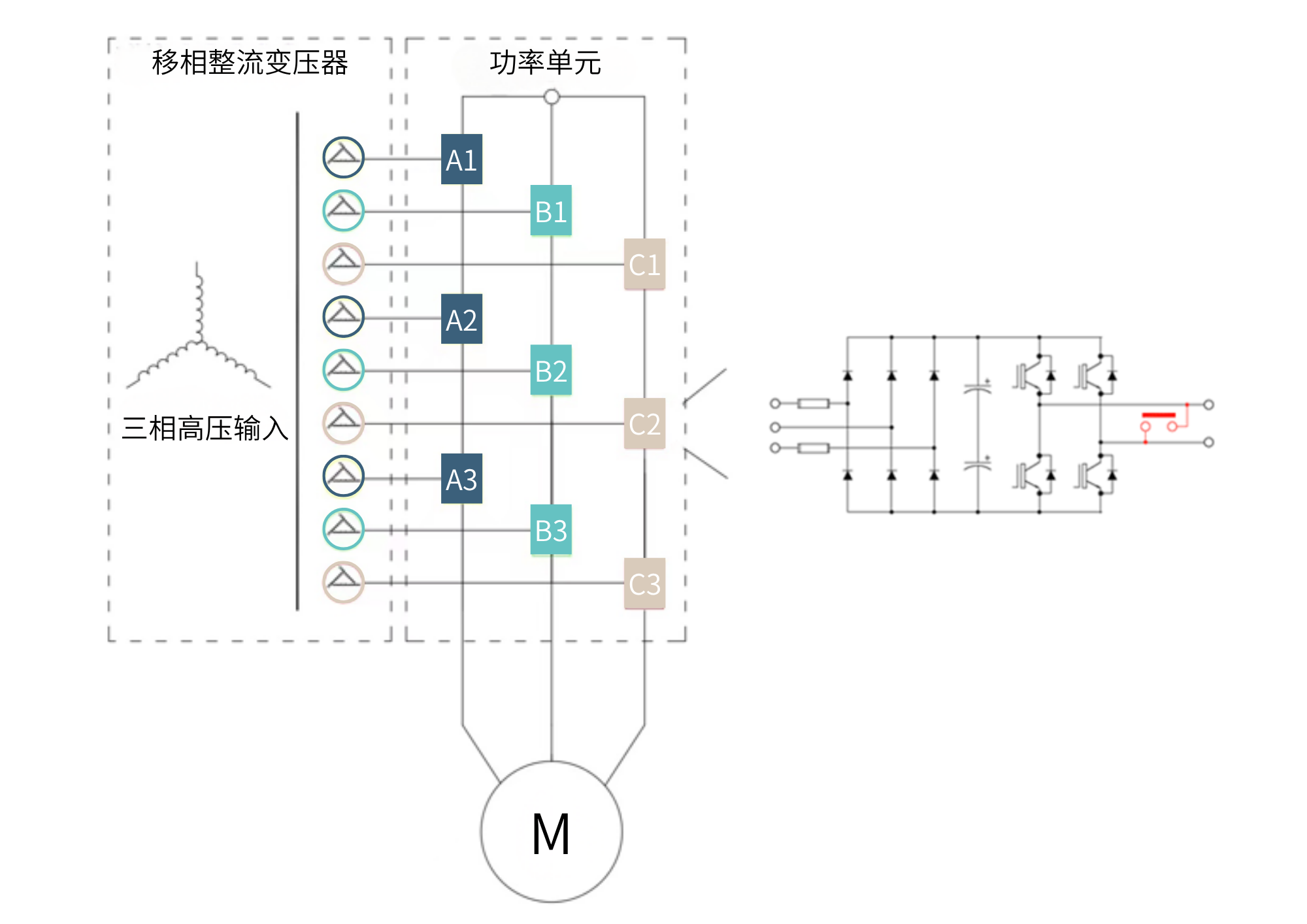

图2 单元串联多电平高压变频器拓扑结构
在硬件配置上，该系列变频器采用单元串联多电平拓扑，输出波形正弦度高且du/dt值小。根据变频器和电机之间的电缆长度，可配置正弦波滤波器，专业适配长电缆应用。系统可选主控系统冗余、功率单元自动旁路等功能，可靠性和稳定性得到进一步保障。
在控制技术方面，该系列变频器采用开环矢量控制，精准适配井下电机驱动，磁通观测准确，转矩响应快。针对扼流系统干扰，具备硬件隔离与软件补偿双重保障，最大程度降低直流偏置信号的影响。长电缆自适应补偿功能可自动识别电缆阻抗，实时补偿电压降；电机参数在线辨识技术能够自动识别定子电阻、转子时间常数，适配电机发热、饱和引起的参数漂移。
从工程应用角度看，该系列变频器具备高可靠性。所有板卡均采用UV三防漆涂覆，具备防潮、防霉、防盐雾能力；功率单元板卡和功率器件采用独立密封结构，防护等级高，可适应恶劣环境，满足长期连续运行要求；产品已在多个项目中成功投运，解决方案均通过严苛工况验证。
6.应用案例
某化工液态丙烷输送液下泵项目，其泵体浸没于液态环境中。系统配置包括高压变频器、长电缆（约1000米）、液下泵及扼流监测系统。高压变频器本体具有主控系统冗余、功率单元自动旁路、柜顶风机冗余、正弦波滤波器等硬件及功能，可靠性得到大幅提升。

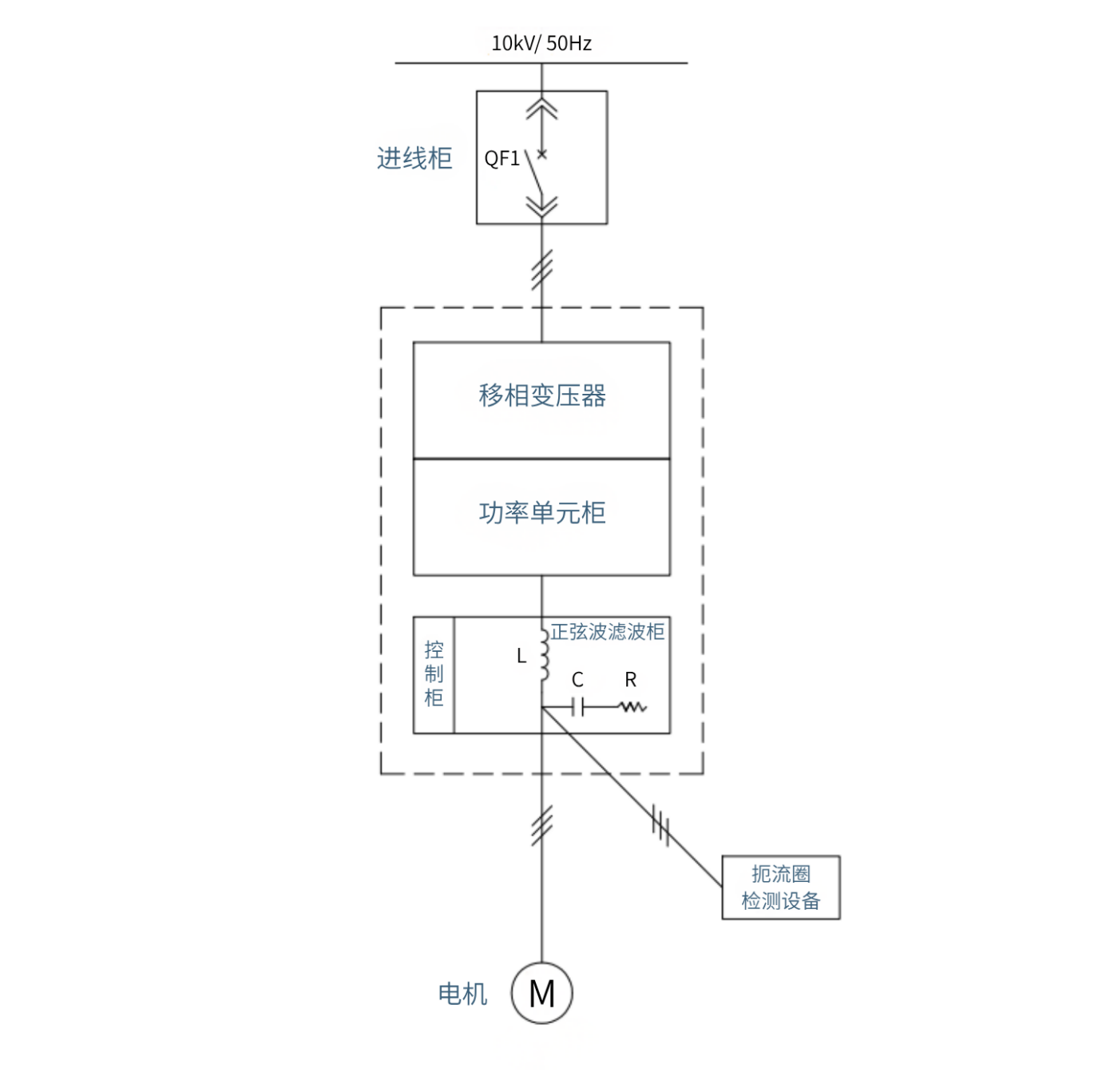

图3 系统单线图

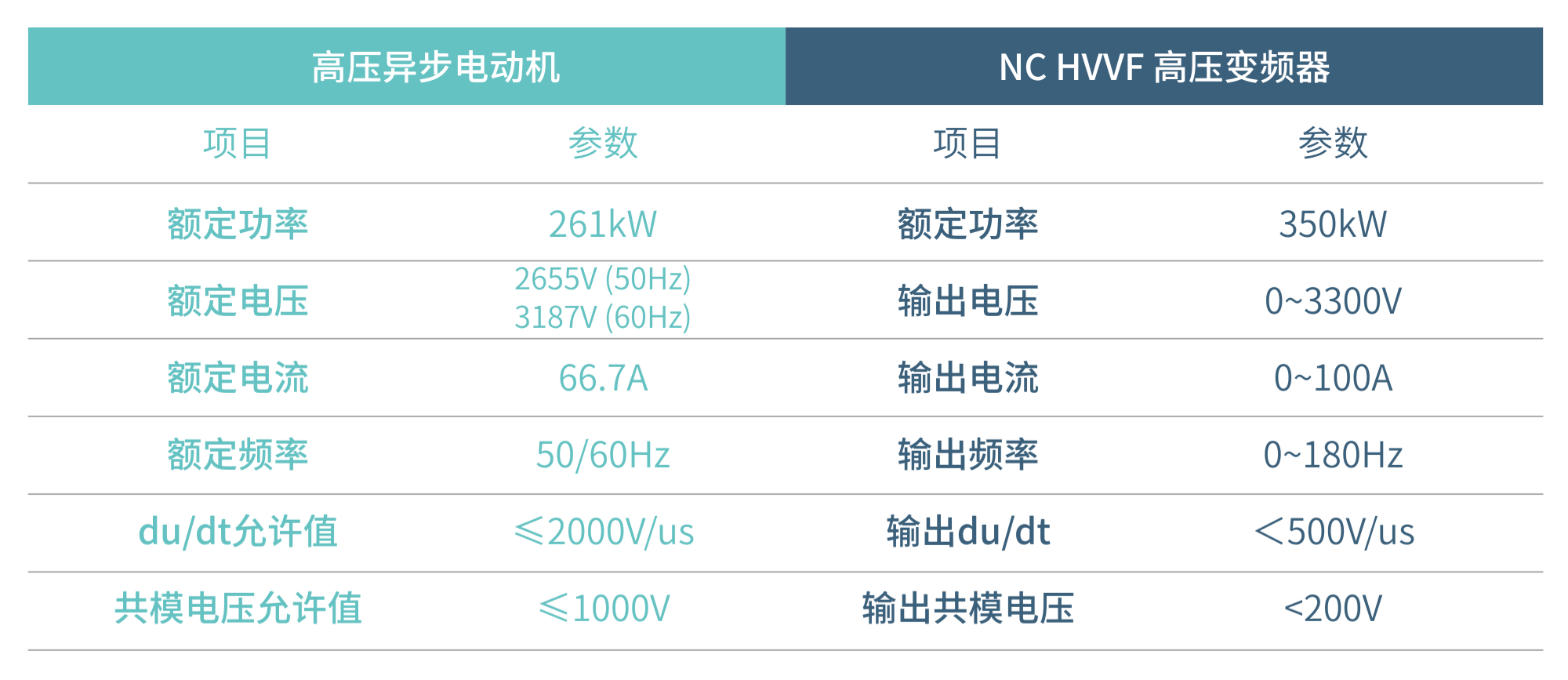

表1 电机与变频器基本配置

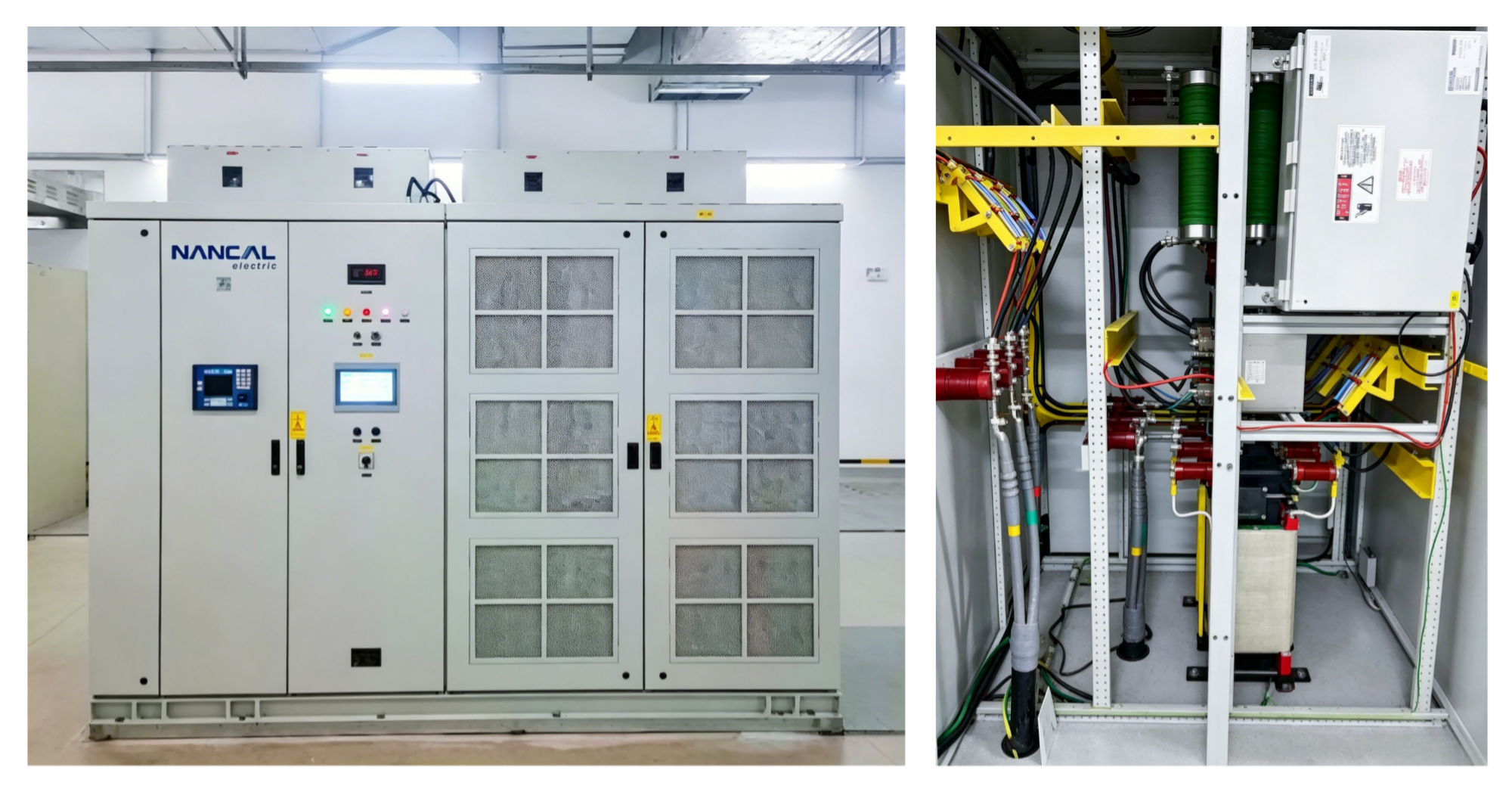

图4 变频器柜体及扼流箱现场安装情况

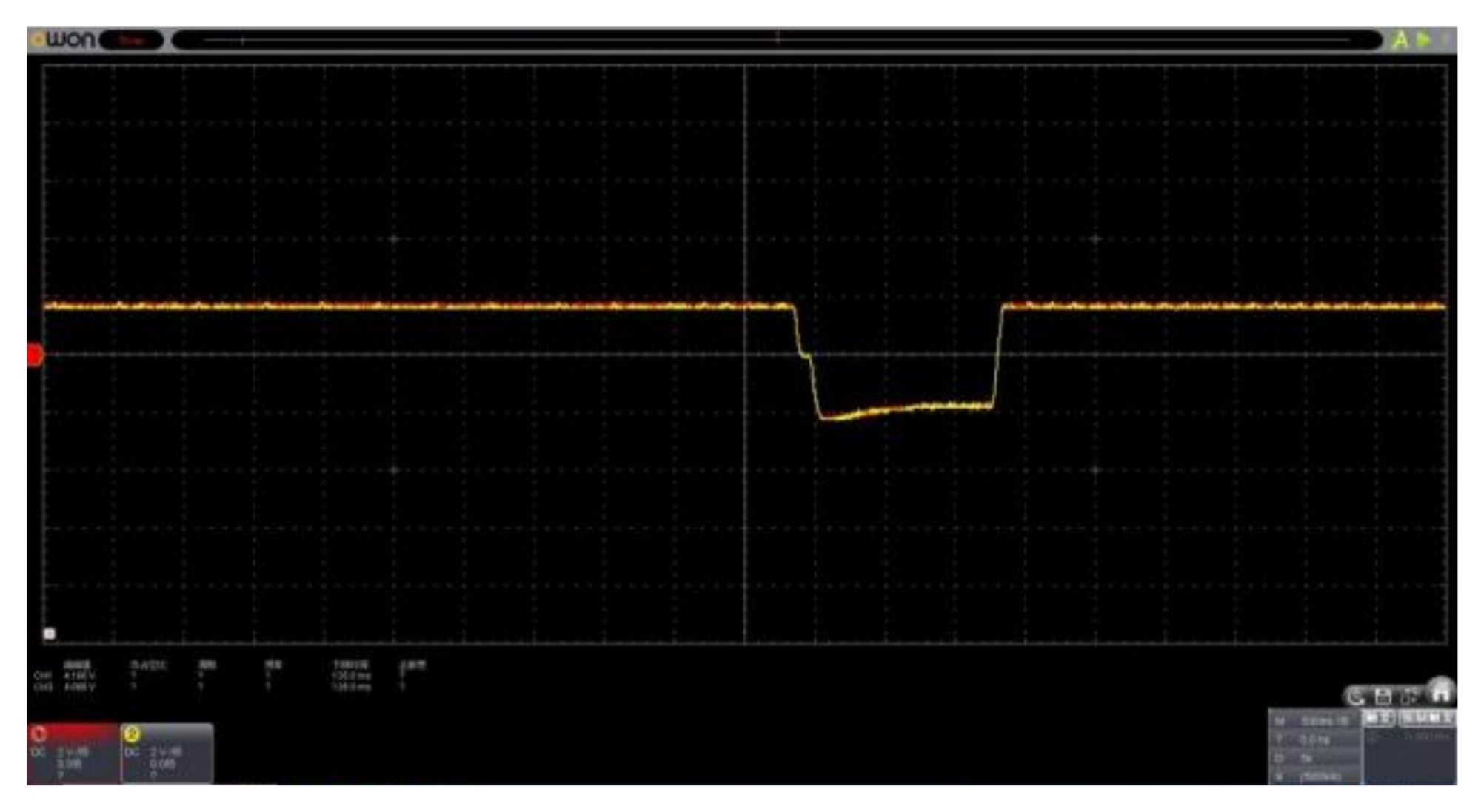

图5 扼流系统直流信号
在项目实施过程中，能传电气通过优化控制回路布线、重构硬件采样回路并增加直流偏置隔离电路、引入软件补偿算法及整定保护参数等，有效解决了系列关键技术问题，包括现场信号干扰以及扼流系统120V周期性直流偏置信号（正向持续约1小时，随后极性翻转，反向持续约1.5秒）导致的过流与接地保护误动作等。
该项目已于2024年12月正式投产。实际运行表明，变频器运行稳定，长电缆传输无过电压、无谐振，扼流系统与变频器兼容良好，电机控制精准，产品获得用户高度认可。
7.结束语
电潜泵作为井下核心输送装备，其变频驱动系统面临长电缆传输、扼流信号干扰及现场恶劣运行环境三重挑战。能传电气高压变频器以单元串联多电平拓扑为基础，以长电缆自适应控制为核心，以扼流系统兼容设计为特色，通过硬件优化与软件算法的深度融合，有效解决了行业痛点。
能传电气将持续深耕电潜泵变频驱动领域，不断迭代升级长电缆适配、复杂信号兼容及高可靠冗余技术，为石油、化工、深海开采等领域提供更加安全、高效、稳定的变频驱动解决方案，助力高端装备国产化与行业高质量发展。
