1. 引言
液力偶合器作为电力、冶金、大型重工装备核心传动部件，其传递扭矩、转速特性、极限承载能力直接决定成套机组运行可靠性。
传统偶合器试验台普遍采用水涡流测功机、电阻耗能负载方案，存在三大短板：一是测试全程电能全部转化为热能损耗，大容量满载试验单次耗电量巨大，长期试验运营成本高昂；二是阻力矩调节线性度差，低转速区间转矩控制精度不足，无法精准采集勺管不同开度下的扭矩-转速特性曲线；三是测功设备体积庞大、散热系统复杂，运维工作量大，难以满足宽转速连续加载需求。
针对上述问题，本项目新建偶合器试验台采用双电机对拖闭式能量回收架构。试验台配置两台8200kW高压异步电机，一侧由两象限驱动变频器提供输入动力；另一侧配套四象限加载高压变频器作为可控负载。
能传电气为本项目提供四象限高压变频器，网侧采用全控IGBT整流，实现能量双向流动；负载侧既可以电动运行，也可以发电回馈到电网。该变频器可满足不同试验工况需求，解决传统试验台能耗高、控制精度不足、工况覆盖不全的行业难题。

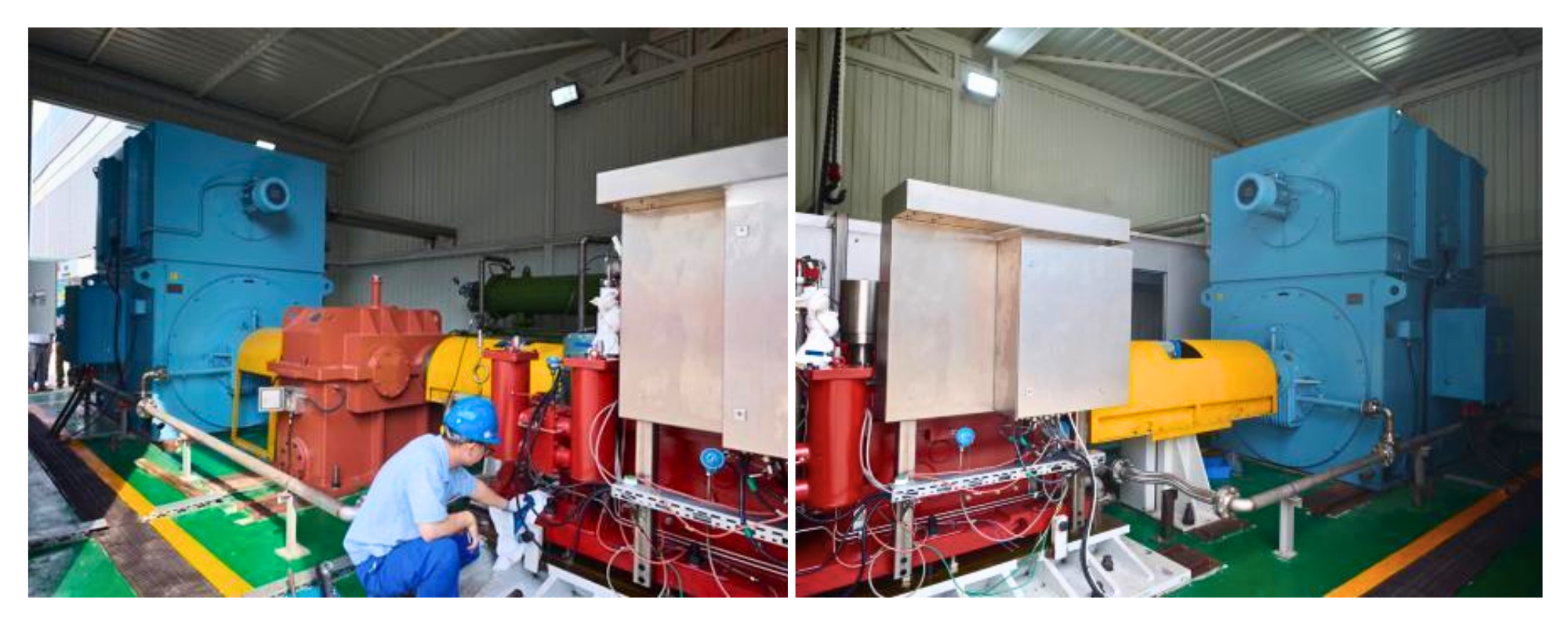

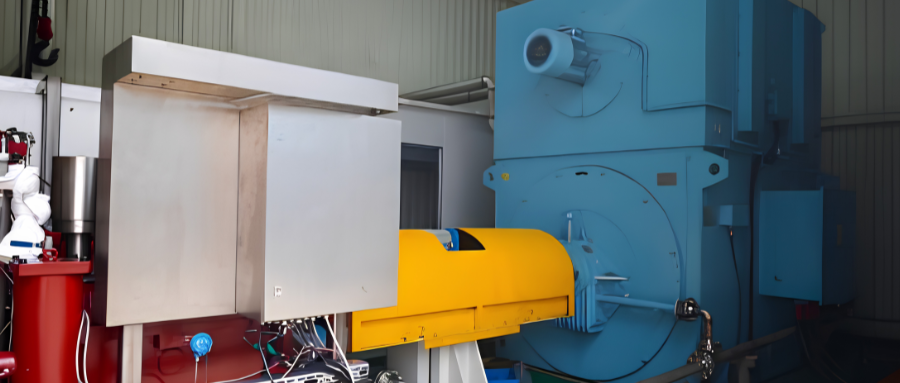

图1 偶合器试验台现场
2. 系统方案
如图2所示，QF11为驱动变频器进线开关，QF21为负载变频器进线开关，负载侧配置8200kW高压异步电机，通过齿轮箱与被测偶合器输出端刚性连接；驱动侧同等规格电机经偶合器相连，两台电机形成对拖闭环系统。
能传电气高压变频器包含预充电柜、移相变压器柜、功率单元柜、控制柜、出线柜五部分，并柜布置，适配室内布局。系统采用单元串联多电平四象限拓扑架构，每相串联8个功率单元，输出相电压17电平、线电压33电平，IGBT双向整流拓扑实现能量双向流动。
电机电动工况下，电网向电机输送电能；发电工况下，负载电机电能经功率单元、移相变压器回馈至高压母线，实现闭式能量循环。

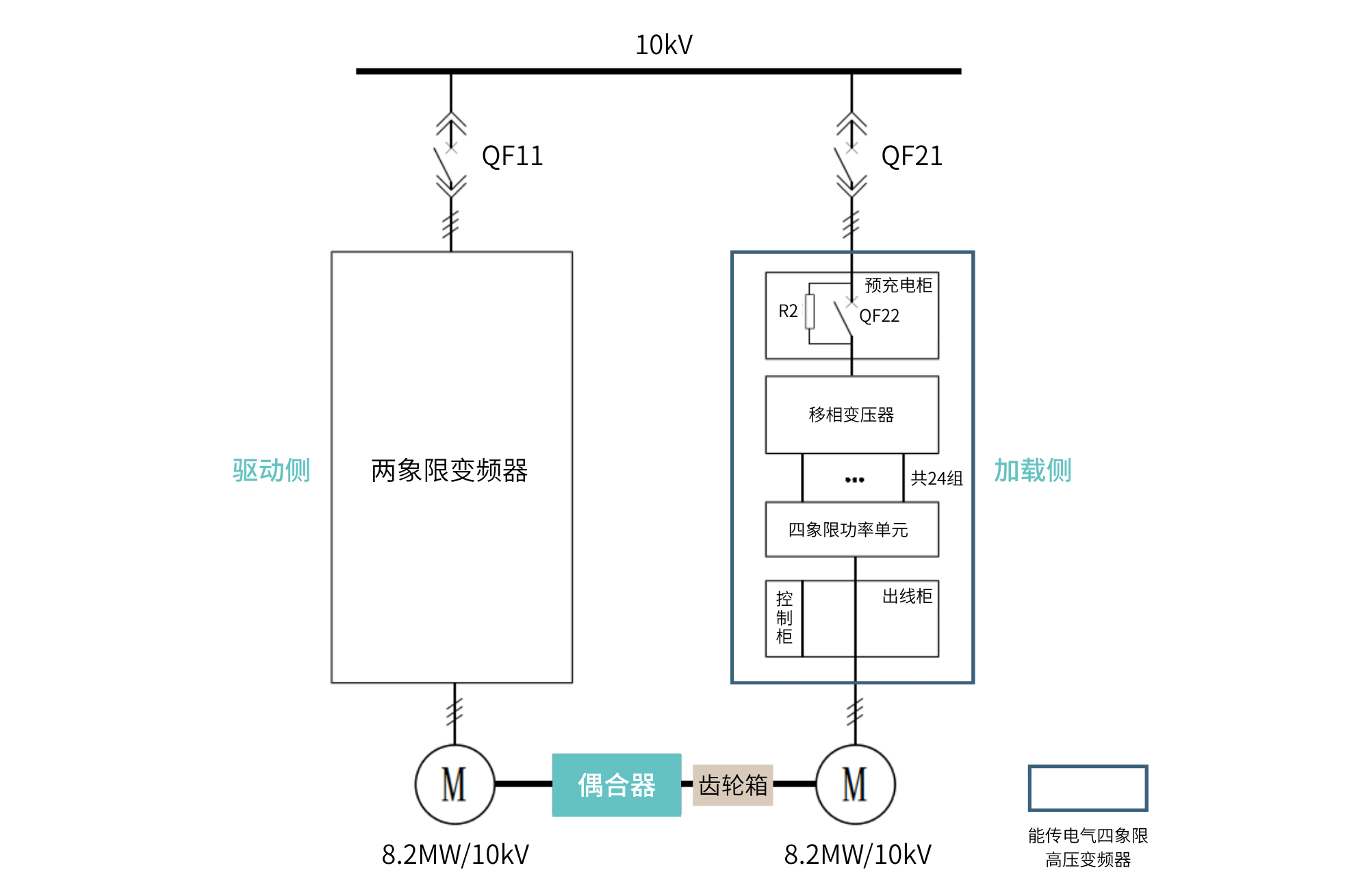

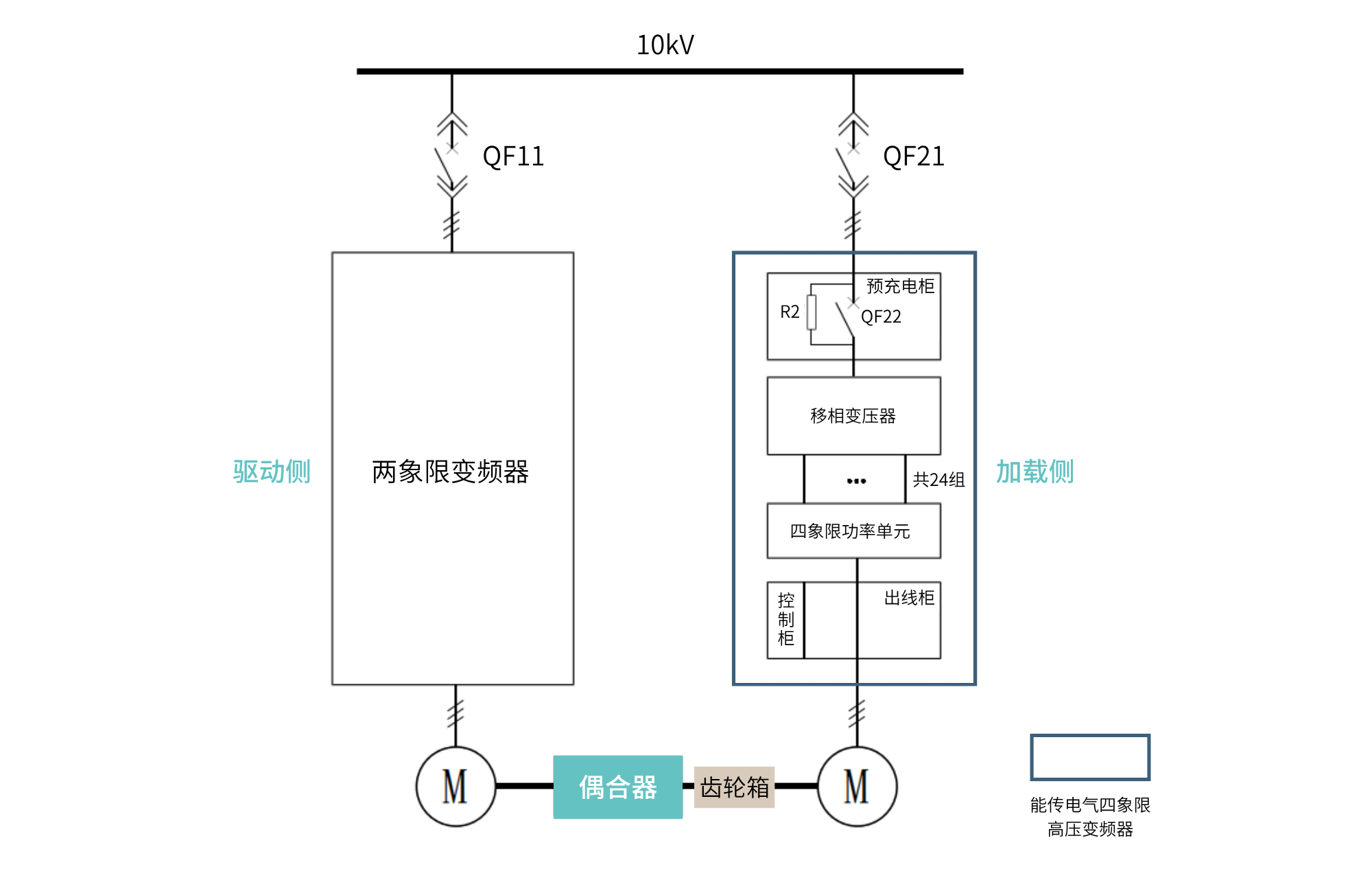

图2 一次系统图
试验台按脱开空载工况与对拖加载工况运行，满足出厂检验及型式试验要求：
① 脱开空载工况（超速等）
负载电机与偶合器完全脱开，仅驱动侧两象限变频器运行，完成偶合器超速旋转等基础验证。
② 对拖加载工况（带载、满载荷试验）
驱动电机拖动偶合器运转，偶合器经齿轮箱带动负载电机旋转，负载电机进入发电状态，由四象限变频器吸收发电能量并回馈电网；同时以转矩闭环模式输出反向阻力矩，模拟偶合器实际工作载荷，进行极限承载、效率、发热等验证。
3. 能传电气四象限高压变频器性能优势
3.1 关键性能
① 电能质量优化设计
网侧48脉冲移相整流，输入电流总谐波畸变率THD＜2%，完全满足IEEE519、GB/T14549电网谐波标准；30%-100%全负载区间输入功率因数＞0.95；输出du/dt＜1000V/μs，无需额外配置高压输出滤波器。
② 控制平台
DSP+FPGA+ARM三核一体化主控，带光电编码器速度传感器矢量控制，转矩闭环响应速度快，满足调速范围内偶合器型式试验动态加载、转矩精准调节的需求。
③ 可靠性与过载能力
具备120%额定电流持续1分钟过载能力，适配短时冲击加载试验。
④ 全方位保护体系
具备功率单元级保护（过压、欠压、IGBT故障、单元超温、通讯中断），变压器级保护（超温、二次短路），电机侧保护（过载、超速），同时集成高压柜门联锁、急停、预充电失败等安全联锁。
3.2 相比于传统测试方案的优势
① 节能效益突出
闭式能量回馈架构，满载工况下绝大部分电能在系统间循环，电网仅补充系统损耗（变压器、风机、单元等损耗）；相较于水涡流测功机满载全部耗能，其单次满载试验节电十分可观，长期试验可大幅节约用电成本。
② 全转速范围精准加载
转矩闭环独立控制，不受电机转速影响，全速区间线性可调，可稳定输出宽范围阻力矩，精准采集偶合器性能曲线，满足试验第三方检测精度要求。
③ 运维简便，占地优化
模块化抽屉式功率单元，配套单元专用更换小车，单元故障可快速更换；柜体集成高压预充、移相变压器、功率单元及控制系统，风冷散热无需额外配套冷却水池或水循环系统，厂房空间利用率高。

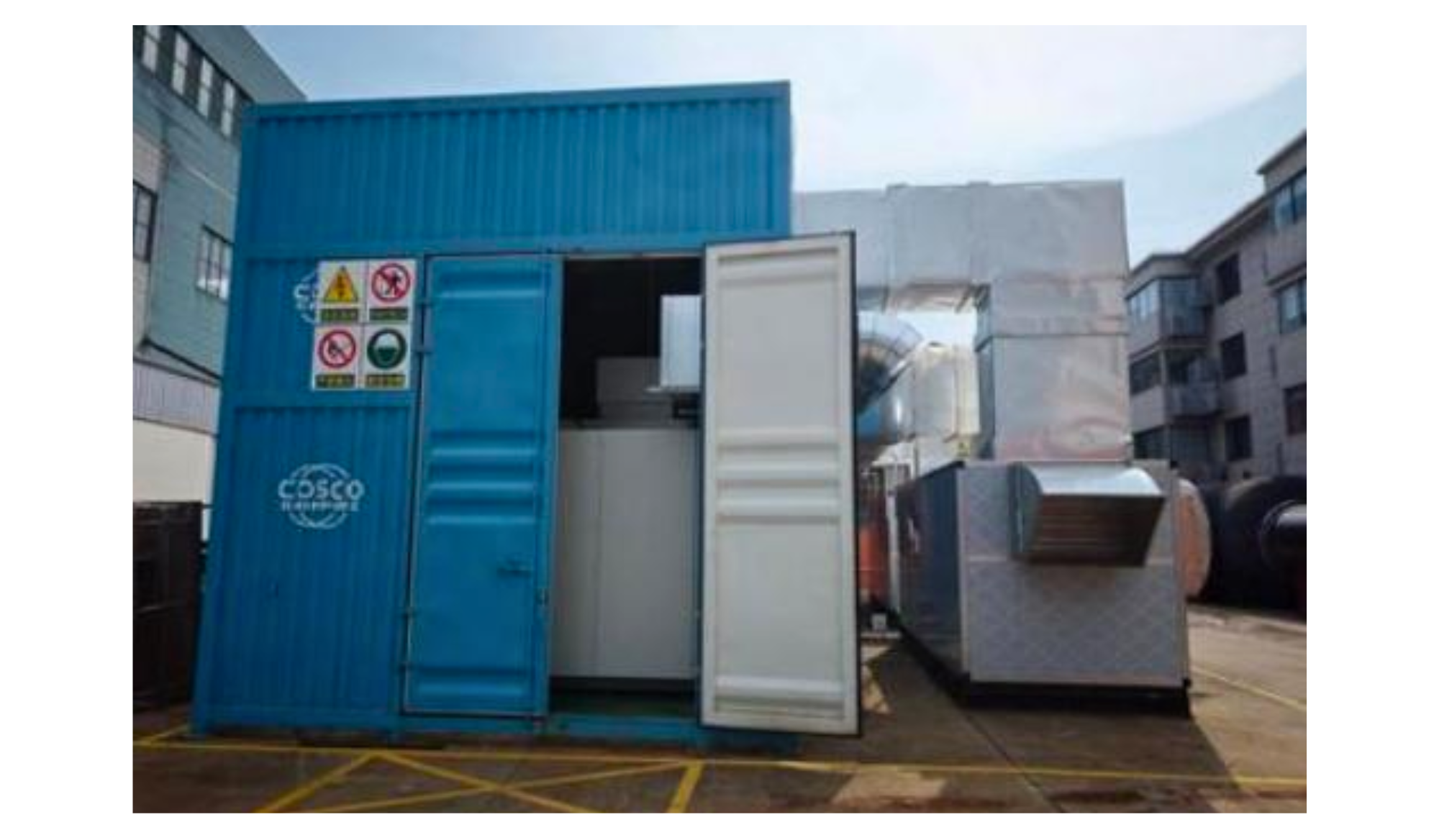

图3 四象限高压变频器室
4. 项目应用与推广价值
本项目试验台投运后，已完成大功率核电液力偶合器型式试验，形成一套成熟的兆瓦级对拖测试标准化方案，对比水涡流、电阻耗能测功设备，在大功率试验场景中，其兼具节能、高精度两大核心优势，适配火电、矿山、船舶、核电领域各类重载传动部件的出厂检验与型式试验。
项目采用的单元串联多电平四象限高压变频拓扑通用性强，除偶合器试验台外，还可拓展应用于电机对拖性能测试、大功率动力总成回馈式试验平台等场景。
5. 总结
能传电气四象限高压变频器在液力偶合器试验台项目中成功投运，依托单元串联多电平拓扑、高性能矢量控制、能量回馈等核心技术，完全满足复杂试验工况对宽转速、大扭矩、高精度加载的严苛需求，兼顾运行稳定、节能降耗、运维便捷等多重价值。
从方案设计、设备制造、现场调试到全生命周期服务，项目完整闭环，验证了国产四象限高压变频器在大功率工业测试装备领域的可靠性与先进性，为国内大型传动部件性能测试试验台的国产化、绿色化升级提供优秀工程范例。
